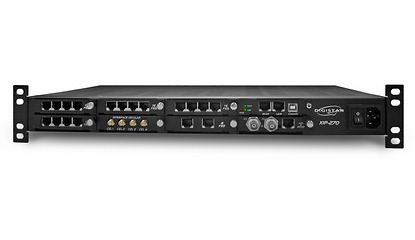

CONFIGURAÇÃO PABX IP:

FXS (Ramais Analógicos):
Capacidade Máxima: 112
Capacidade Exemplo: 96

FXO (Linhas Analógicas)1:
Capacidade Máxima: 56
Capacidade  Exemplo: 4

T1/E1/ISDN (Linhas Digitais)1:
Capacidade Máxima: 60
Capacidade  Exemplo: 60

Módulo GSM (Interface Celular)1:
Capacidade Máxima: 8
Capacidade  Exemplo: 0

Linhas IP2: 60

Ramais IP2: 100

Portas Ethernet: 2

Portas:  322

​

Segurança:

VPN:
• Protocolos: PPTP, L2TP, IPSEC (AH, ESP), L2TP over IPSEC, ISA KMP
• Autenticação: PAP, CHAP, MS-CHAPv2, RADIUS
• Criptografia de dados (MPPE, AES, DES, 3DES)

NAPT

Configuração protegida por SSL

Firewall:
• Firewall SPI (Stateful Packet Inspection)
• DDOS
• Filtros de conteúdo

Configuração: SNMP

Programação via browser:
• Português, inglês e espanhol
• Configuração web simplificada

Numeração dos FXSs (ramais):
Numerração flexível de 1 até 4 dígitos

Alcance das linhas: 2000 ohms
Alcance dos ramais: 900 ohms

Rede:
• Modo bridge
• PPPoE
• Servidor DHCP
• Cliente DHCP
• Roteador de pacotes
• DNS Dinâmico
• UPnP
• DHCP Avançado fixando IP ao MAC

Codecs de Áudio VoIP:
• G711A, G711µ, G729AB, T38
• G723 (Consulte disponibilidade)
• Cancelamento de eco G168
• VAD - Supressão de silêncio e geração de ruído de conforto

QoS:
• DiffServ
• TOS
• IEEE 802.1Q (VLAN)


Protocolos VoIP:

• SIP

• Registrar

• NATT (UPnP Client, STUN Client, IP externo)


Vídeo:



• Multicast com os protocolos PIM-DM, PIM-SM e MROUTED, com suporte a túneis DVMRP para conexão entre sites multicast.

• Roteia pacotes de vídeo como: H-261,   H-264, MPEG2, MPEG4, etc.
• Telefones IP com vídeo


Bilhetagem:



• Capacidade: 1000 registros

• FTP: 50.000 registros


Impedância:



• Portas analógicas (FXO/FXS): 900 ohms

• Portas digitais: 75 ohms / 120 ohms


RECURSOS TÉCNICOS DO ROTEADOR AVANÇADO:


E1:
• Master /Slave;
• Clock Regenerado / Interno;
• Contas SIP: Até 1.000 contas;
• Contas SIP Integrado: 64 contas;
• E1 - Padrão G703 interface RJ-45;
• ITU-T Rec. G703, G704,G706,G732,G823;
• E1- Line Code HDB3;
• E1 - Jitter performance ITU-T G823 e ETSI 300 011.


Protocolos VoIP:
• SIP (Registrar/Proxy);
• SIP Integrado;
• Cancelamento de eco automático G 168-2002;
• Jitter Buffer de 20 ms a 80 ms (automático).



Codecs de Áudio: G.729AB (8kbps), G.711A (64kbps) e G.711μ (64kbps)




Codecs de FAX: G.711 e T.38.



DTMF: Dentro ou fora da banda



Impedância (Porta Digital): 100 ohms



Sinalização:
• De linha: R2 digital ou R2 analógico (E+M contínuo);
• De registradores: entrada e saída MFC







Proteção de Programação: Memória não volátil FLASH







Advance QoS:
• Garantia de Largura de Banda;
• Perda e Descarte de pacotes;
• Controle e prevenção de Congestionamento;
• Conformação e Policiamento de Tráfego;
• Configuração de Prioridades;
• 3 níveis hierárquicos;
• Até 15 filas por classe;
• “2 Rates 3 Colors”;
• QoS groups.







Classificação dos Pacotes:
• Endereços Entrada e Saída;
• Portas Entrada e saída;
• Interface de Entrada;
• DSCP, Precedence ou TOS;
• COS (VLANs) e EXP (MPLS);
• Protocolos (L4);
• IPV4 e IPV6;
• ACLs;
• Time range;
• TTL/HL.







Marcação dos Pacotes:
• DSCP;
• Precedence/ TOS;
• COS (VLAN);
• TC (MPLS);
• TC <-> Precedence/DSCP/TOS;
• COS <-> Precedence/DSCP/TOS;
• QoS group <-> Precedence/DSCP/TOS/COS/TC.







Complete AAA:
• Autorização, Autenticação e Contabilização (Accounting);
• Autorizações distintas por serviços;
• Autenticação comando a comando;
• Contabilização de todos os comandos;
• Níveis de prioridades para cada comando.

IPV6:
• Túneis IPV6 para IPV4;
• NDP, Auto-configuração, Dual-stack.







Segurança:
• Transporte: SIP over UDP/TCP/TLS;
• HTTPS (SSL e TLS) e SSHv2;
• uRPF IPV4 e IPV6;
• Stateful Firewall;
• NAPT ACL based;
• NAPT cross-VRF.







ACL:
• Filtragem de pacotes IPV4 e IPV6;
• Modo Standard e Extended;
• Uma única configuração para vários serviços;
• Filtros por L2 (MAC address).







VRRP:
• Protocolo aberto de redundância;
• Detecção de falha de link;
• Rotas;
• Tracks.







RIP(ng), OSPF(v3) e BGP:
• Protocolos de roteamento dinâmico;
• Protocolos internos RIP e OSPF;
• Protocolo Externo BGP;
• Interligação entre eles;
• IPV4 e IPV6;
• PBR.







Multicast:
• Sparse Mode, Dense Mode e SSM;
• PIM 1 e 2, IGMP 1, 2 e 3, MLD 1 e 2;
• RP estático e dinâmico(BSR);
• Estático;
• Suporte a BFD.







Netflow:
• Informação de tráfego (estatísticas);
• Compatível com netflow Cisco;
• Suporte V9 e IPFIX.







VRF Lite:



• Múltiplos roteadores em uma só caixa;
• Múltiplos roteadores com o mesmo IP;
• Compartilhamento de configurações e gerência.







BFD:
• Alta disponibilidade;
• Convergência rápida;
• Suporte aos protocolos OSPF, OSPFv3, BGP, PIM
• SM, PIM DM, PIM SSM e rotas estáticas.




Gerência:
• SNMP v 1, 2c e 3;
• RMON grupos 1,2,3 e 9;
• Geração de Traps;
• Integração com DS STARVIEW sistema de gerência da Digistar ou com outros sistemas;
• Interface Index Persistence.







Outros:
• Bridge com suporte a Spanning Tree Protocol;
• DHCP Client, Sever e DHCP Relay;
• NTP Client;
• Tuneis GRE;
• SYSLOG local/ múltiplos remotos;
• VLAN 802.1q /801.ad (QinQ).







Performance:



Pacotes: Até 50kpps



Throughput:
• 50 Mbps (pacotes de 256 bytes)
• 65 Mbps para uso típico internet



LICENÇAS DE SOFTWARE OPCIONAIS:



IPSEC7:

• ISAKMP;

• IKE/OAKLEY;

• DES/3DES/AES;

• AH/ESP;

• PSK/ Chaves / Certificados X509v3;

• Offline PKI;

• Online PKI;

• LDAP.



MPLS8:

• Labels manuais e LDP;

• L3VPNs.



IP SLA8:

• Análise de níveis de serviço de maneira contínua, previsível e confiável;

• Pode ser utilizado tanto pela operadora, quanto para o cliente;

• Resultados e estatísticas (perda, jitter, RTT...).



BFD8:

• Alta disponibilidade;

• Convergência rápida;

• Suporte aos protocolos OSPF, OSPFv3, BGP, PIM

• SM, PIM DM, PIM SSm e rotas estáticas.



OAM8:

• Connectivity Fault Management(CFM);

• Ethernet Local Management Interface (ELMI);

• Link Layer OAM (IEEE 802.3 ah);

• Compliance com Metro Ethernet Forum (MEF).




ESPECIFICAÇÕES DE HARDWARE:

Proteção das programações: Memória não volátil FLASH.

Proteção elétrica:
• Proteção dos FXOs: Supressores de transientes, PTC
• Proteção de entrada AC: Capacitores Supressores

Alimentação AC: Entrada full-range: 95 Vac a 240 Vac


Umidade Relativa do Ar: 20% a 90%

Temperatura de Operação:  10°C a 40°C

Consumo máximo: 80VA

Falta de energia: Deve ser adicionado No-break

Instalação: Parede / Rack 19"



Dimensões (mm): A: 74 / L: 484 / P: 236

Peso máximo: 3,0 Kg
